迈达斯：技术连载丨建筑微技术-94【钢结构验算在midas Gen中的实现-2】
金牌讲师：自学
这里是北京迈达斯技术有限公司的官方微信平台，midas系列软件最新动向，公司最新活动，业界关注热点将汇聚于此。 同时也欢迎全国的midas用户在此与我们互动！
金牌讲师：自学一年不如跟老师学习一个月
北京迈达斯技术有限公司微信平台于2016年8月开始，持续对建筑领域技术知识进行连载，MIDAS建筑领域最丰富的技术汇聚于此，微信平台独家播出，精彩纷呈，不要错过！定位：对MIDAS Gen和Building感兴趣的工程师，内容将涉及经典问答，专题精讲，网课直播等。请持续关注！
midas Gen建筑结构分析与设计软件
midas Gen 是通用有限元结构分析与设计验算为一体的新时代软件系统。支持常规民用结构与复杂结构的一般分析和高端分析，支持地下综合管廊、特种结构、体育场馆、工业厂房等结构的特殊分析，融入了中国、美国、欧洲、韩国、日本、印度、加拿大、新加坡等国家的设计规范，可根据最新国内/外规范进行钢筋混凝土构件、钢构件、铝合金构件、冷弯薄壁型钢构件、组合截面构件设计和验算，搭载了管廊、水池、筒仓等板壳结构设计的平台。
除了一般的静力分析、动力分析之外，还可进行施工阶段分析、静力弹塑性分析、动力弹塑性分析、隔振和消能减震分析、屈曲分析、几何非线性分析与材料非线性分析、钢与混凝土结构整体分析以及钢结构、铝合金结构、冷弯薄壁型钢的优化设计等，专门为结构工程师开发的结构分析与优化设计系统。
midasGe
中的实现-1
1、钢结构验算设计的意义
2、 midasGen设计参数详解
2.9 轴压构件的截面分类
《钢结构设计标准》在制定轴心受压构件柱子曲线时，根据不同截面形状和尺寸，不同加工条件和相应的残余应力分布大小，不同的弯曲屈曲方向以及考虑一定的几何曲线代表值，对多种实腹式轴心受压构件屈曲算出了200条柱子曲线，并把这些曲线分成四组，给出a，b，c，d四条柱子曲线。定义“轴压构件的截面分类”时，程序按照《钢结构设计标准》GB50017-17附录D计算受压构件的稳定性系数；如果不定义“轴压构件的截面分类”时，程序默认按照《钢结构设计标准》GB50017-2017第7.2.1条计算受压构件的稳定性系数。
《钢结构设计标准》GB50017-2017 7.2.1条：
软件实现：
详细计算结果：
可以查看钢标附录D，进行结果复核
2.10 梁柱节点验算
软件可以按照《钢结构设计标准》GB50017-2017和《建筑抗震设计规范》GB50011-2010验算
1. 《钢结构设计标准》GB50017-2017 12.3.3条
软件实现：
Step1：首先执行钢结构验算
Step2：打开梁柱节点验算表格结果
2. 《建筑抗震设计规范》GB50011-2010 8.2.5.2条
软件实现：
Step1：选择考虑抗震，根据项目情况选择对应的抗震等级
Step2:先验算，再查看梁柱节点验算表格结果
2.11 宽厚比验算
宽厚比的验算可以采用《钢结构设计标准》和《建筑抗震设计规范》进行验算，下面分别介绍
1. 《钢结构设计标准》GB50017-2017验算
《钢结构设计标准》GB50017-20173.5.1条文说明：绝大多数钢构件的板件组成，而板件宽厚比大小直接决定了钢构件的承载力及压弯构件塑性转动变形能力，因此钢构件截面的分类，是钢结构设计技术的基础，尤其是钢结构抗震设计的方法。

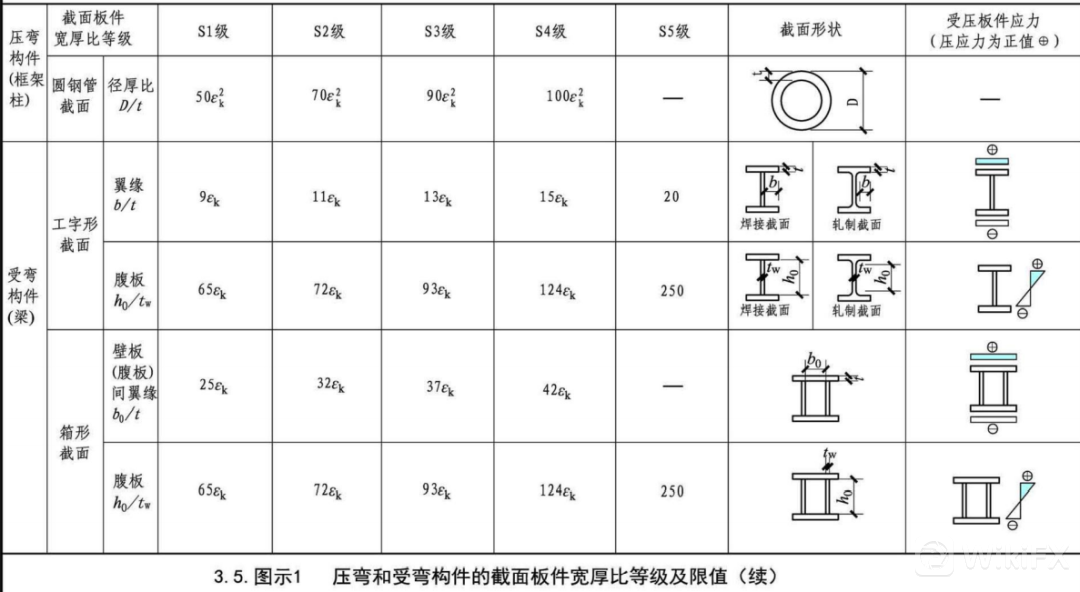

《钢结构设计标准》图示3.5
软件实现：
Step1：不勾选考虑抗震，即用钢标验算
Step2：点击钢结构验算
详细验算结果：
或者查看表格结果：
2. 《建筑抗震设计规范》GB50011-2010 条文8.3.2
软件实现：
step1：考虑抗震，选择对应的抗震等级
Step2：点击钢结构验算
详细计算结果：
3
总结
本文仅对软件中“一般设计和钢结构设计”中的部分重要的参数结合规范进行解释，当工程师对某一根杆件的验算结果存在疑问时，软件提供选择单根软件进行验算，然后可以查看详细计算书，与规范条文进行对比校正，便于工程师快速将规范条文和软件参数一一对应。
参考文献：
《钢结构设计标准》GB 50017-2017 中国建筑工业出版社
《钢结构设计标准理解与应用》朱炳寅 编著 中国建筑工业出版社
《钢结构设计标准》图示 中国建筑标准设计研究院 20G108-3
